Descripción

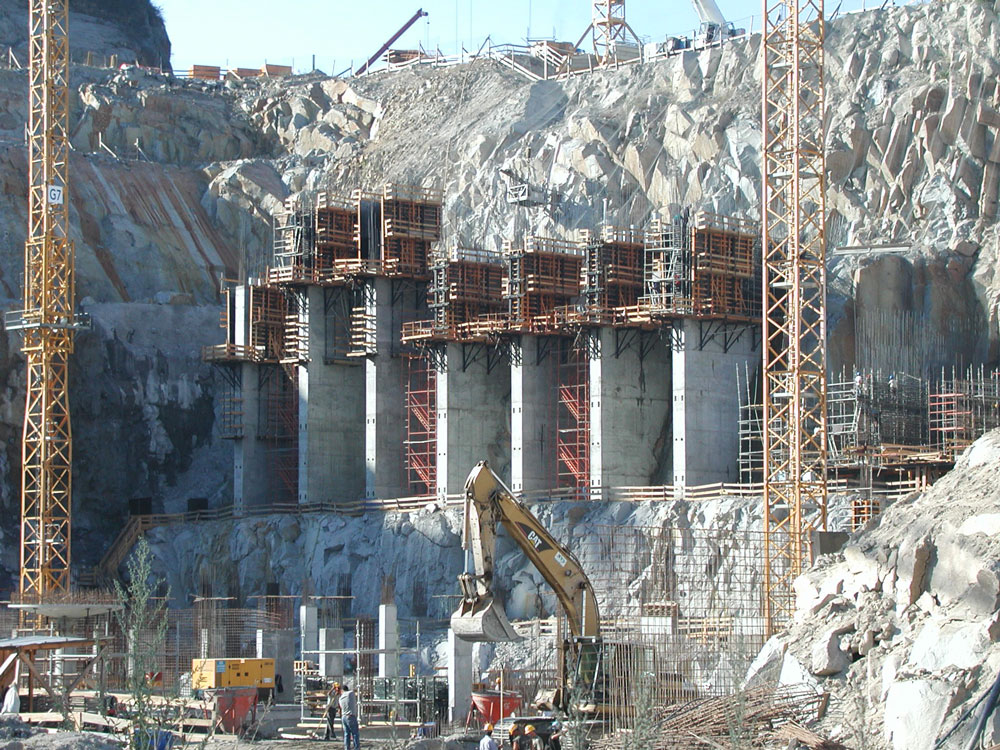

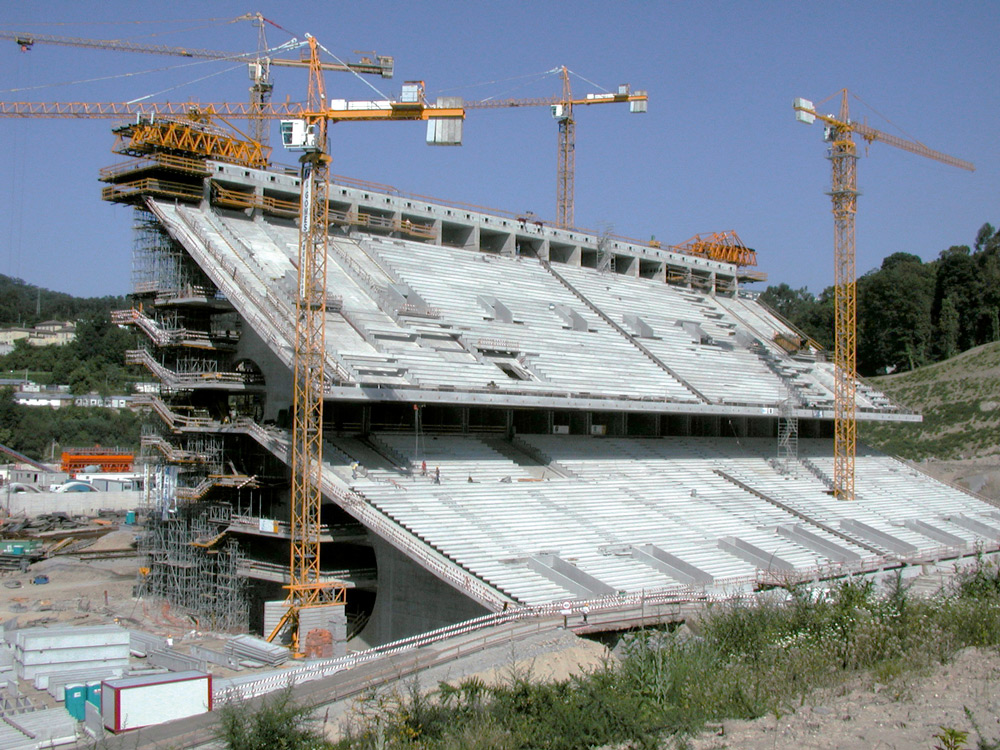

Proyectado sobre una cantera en desuso, el Estadio de Fútbol tiene un aforo de más de 30.000 espectadores. Consta de dos graderíos, "Nascente" y "Poente", en los laterales del campo de juego, y 3 galerías circulares que los atraviesan, además de dos plantas de aparcamiento bajo rasante. Su cubierta está formada por una trama de cables, con una luz de 220 m, que enlaza las dos tribunas.
Solución ULMA

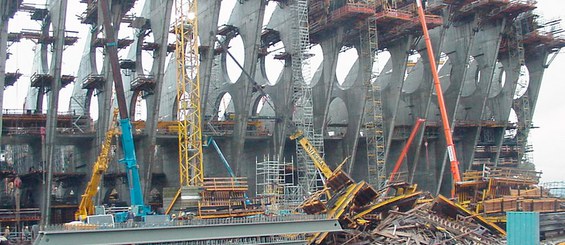

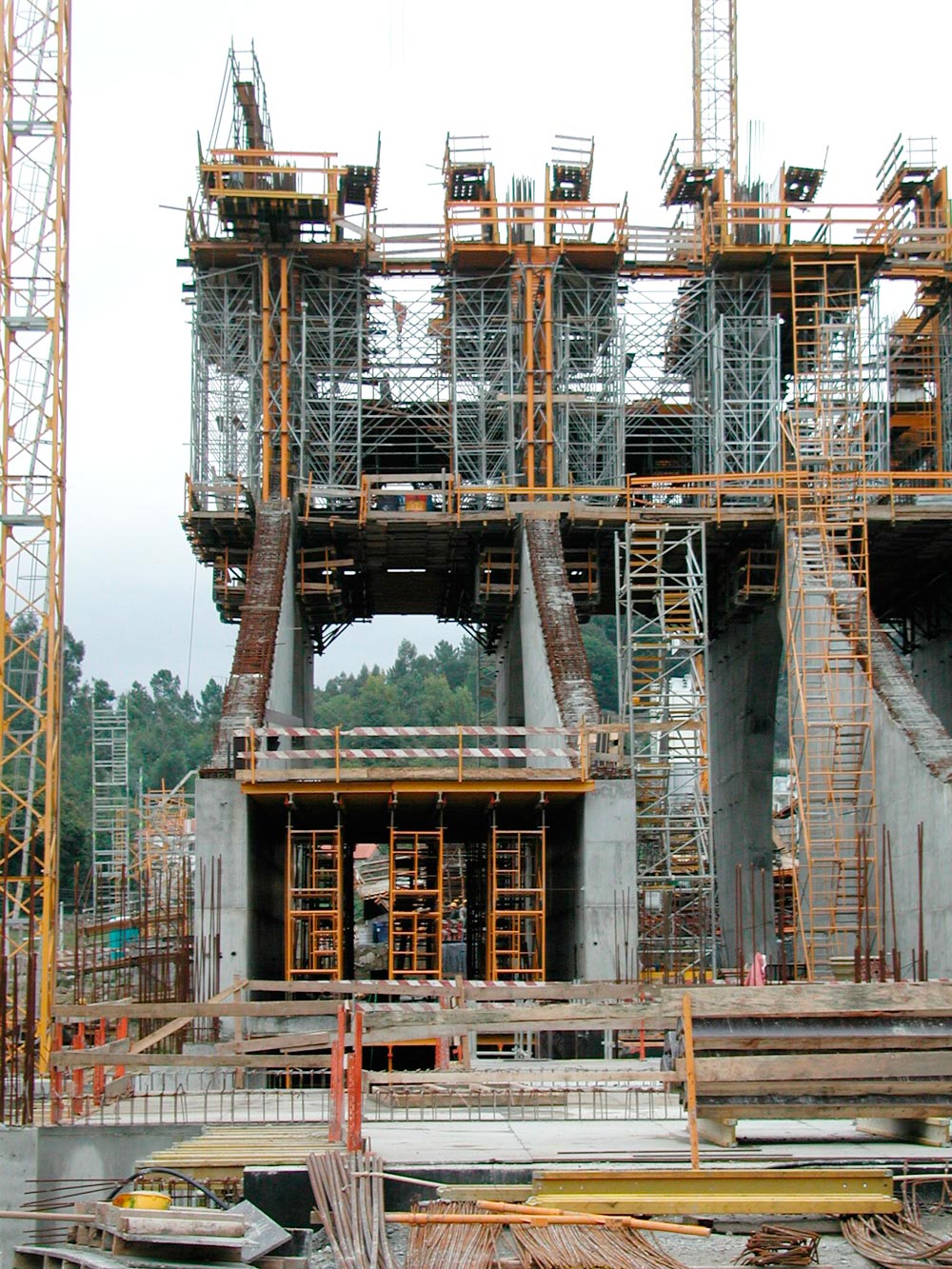

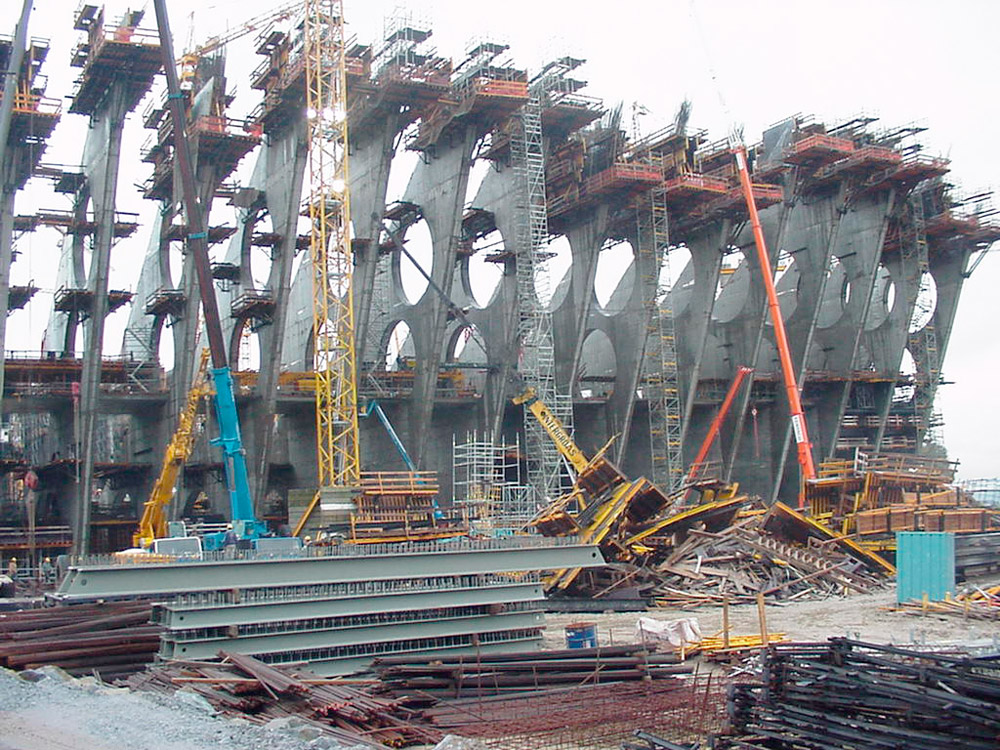

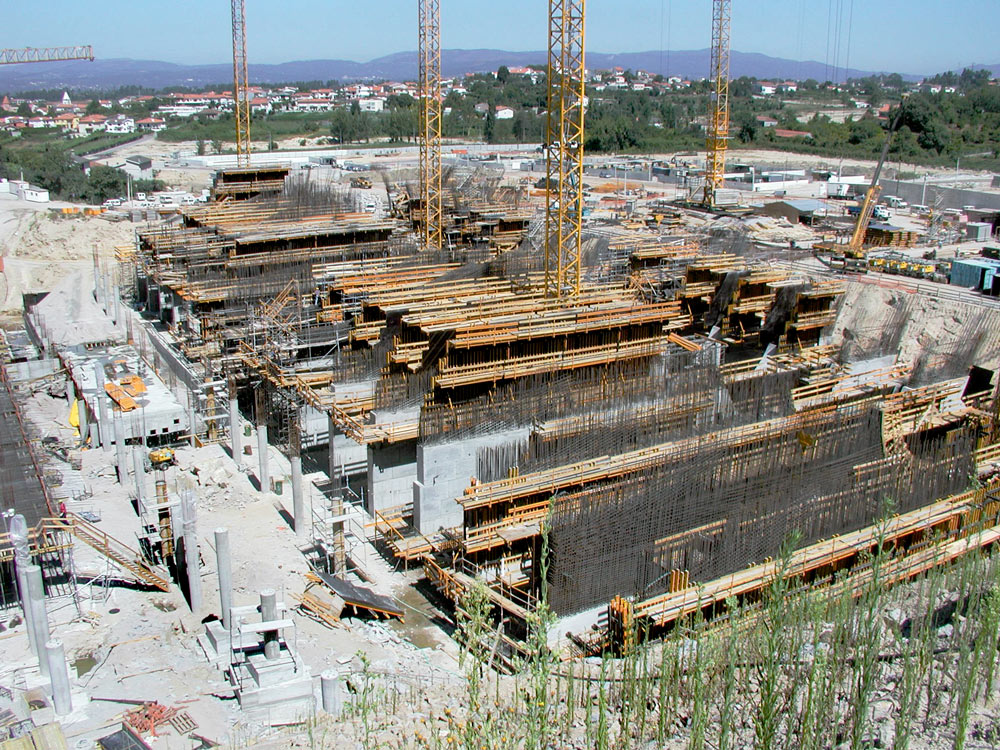

Con una altura de 50 m, una anchura de 1 m, y una separación entre ejes de 7,5 m, se realizaron 16 tabiques como soporte de la losa del graderío y sistema de unión de la cubierta del estadio. Estos paramentos se ejecutaron con ENKOFORM V-100 y sistemas convencionales de trepado, en tongadas de 5 m. En las zonas con aligeramientos transversales, los paneles se apoyaron sobre cimbras.

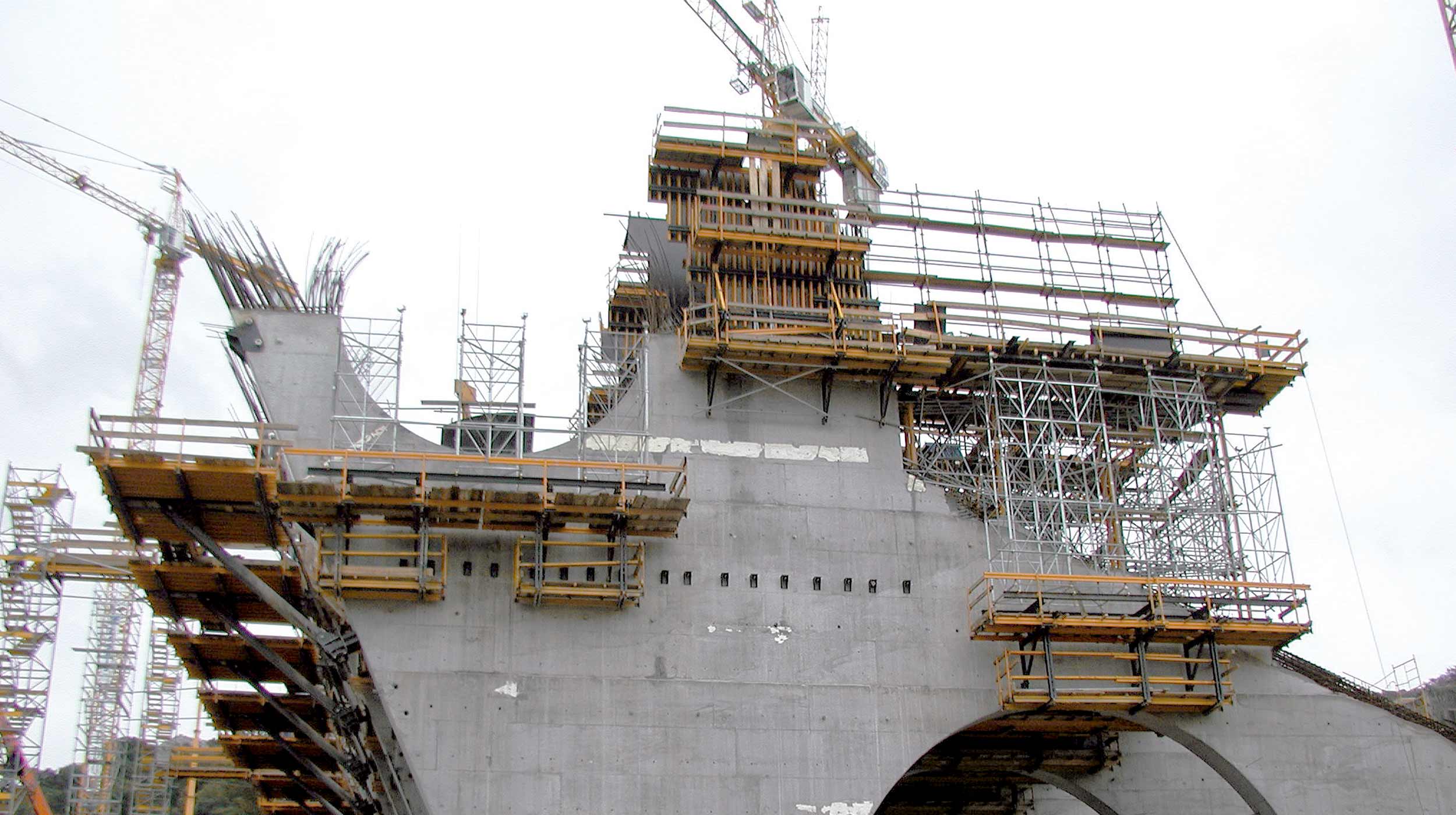

A 30 m de altura, los tabiques en su parte frontal presentan un voladizo de 13 m resuelto con el mencionado sistema, así como los tapes dorsales con Consola G, debido al ataluzado del tabique. El Encofrado ENKOFORM V-100 demostró su versatilidad y eficacia en la solución de las múltiples geometrías de esta obra.

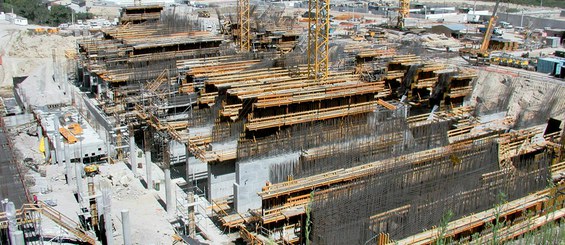

Las losas con un espesor medio de 0,35 m y 6,50 m de anchura se realizaron con ENKOFORM HMK y cimbra, en ocasiones, sobre losas inferiores intermedias, ya ejecutadas y apeadas convenientemente. En las zonas no apeables, se montaron perfiles sobre ménsulas fijadas en los anclajes dispuestos en el tabique.
Las losas laterales con voladizos de 6 m longitud y espesor variable de 30 a 60 cm se resolvieron: en el lado norte, con cimbra a 20 m en la zona inferior, incrementándose en altura a medida que se apeaban las losas y escaleras, y en la sur, con un pórtico de T-500, de 20 m de altura, sobre el que se estableció una cimbra cuajada hasta 24 m.
La viga de hormigón, encargada del atado superior de los tabiques y anclaje de los cables de suspensión de la cubierta, se proyectó con ENKOFORM HMK, como encofrado de fondo y lateral, sobre ménsulas y Encofrado Vertical COMAIN para las tabicas.

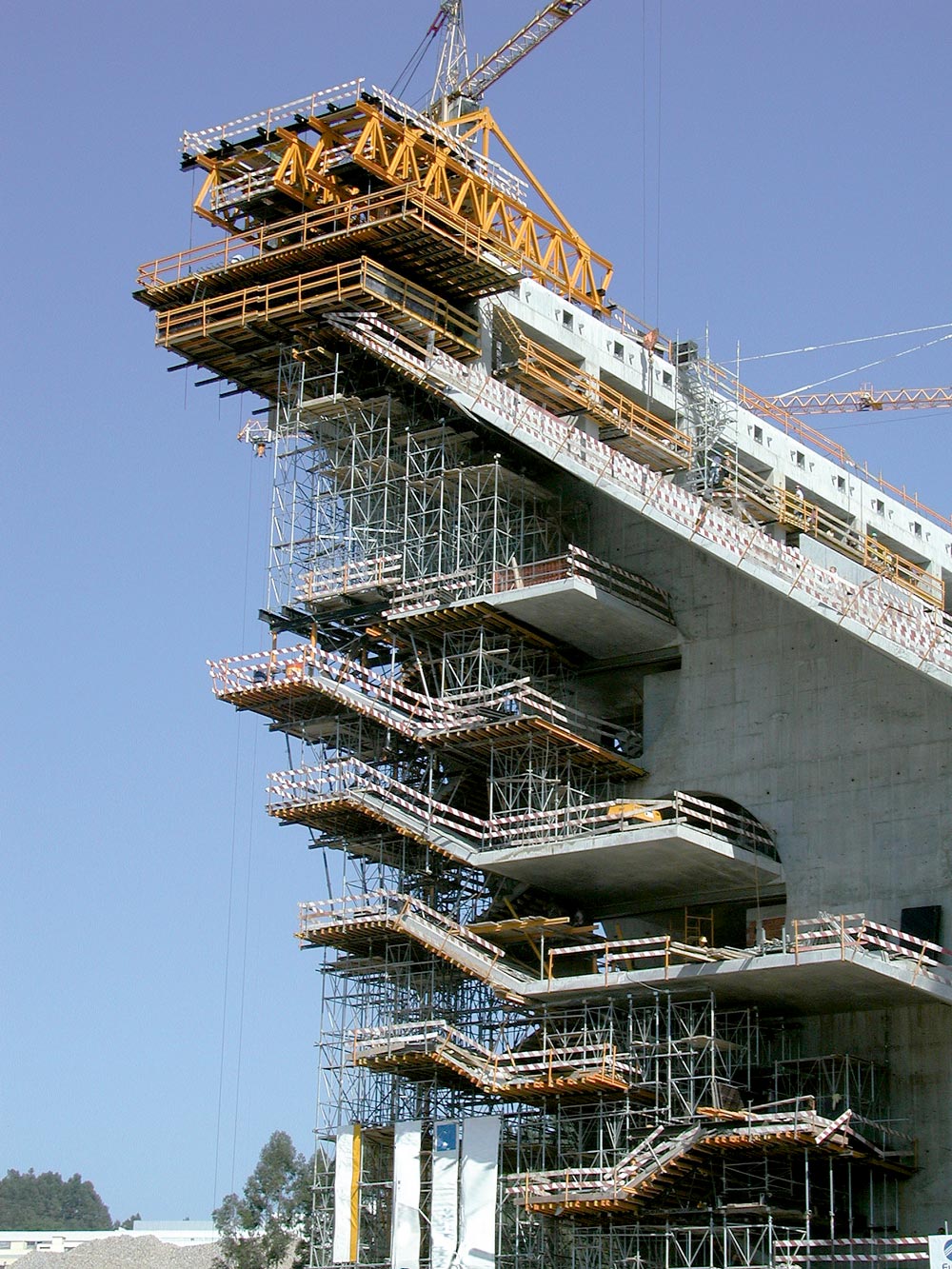

El voladizo de 6 m, en cada extremo, se realizó con ENKOFORM HMK suspendido de 4 cerchas. Como plataformas se emplearon las cimbras que actuaron de soporte al encofrado de losas en voladizo. De esta manera, se optimizó el uso de material al reutilizarse de manera continuada.
